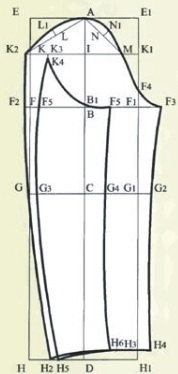

Женский жакет

Построение спинки

Строим прямой угол из точки А.

АВ = высота проймы сзади (Впрз ) + прибавка.

(Пример: 23 см + 2 см = 25 см.)

АС = длина спины до талии (Дет) + прибавка.

(Пример: 42 см + 2 см = 44 см.)

CD = высота линии бедер (Вб).

(Пример: 18 см.)

АЕ = длина изделия (Ди ).

(Пример: 67 см.)

BG = (обхват груди 3 + прибавка) / 4 -1 см.

(Пример: (90 см + 14 см) /4-1 см = = 25 см.)

DI = (обхват бедер + прибавка) / 4 -1 см.

(Пример: (96 + 8) / 4 - 1 см = 25 см.)

AF = BG1 = (ширина спины + прибавка) / 2.

(Пример: (36 см + 4 см) / 2 = 20 см.)

АА 1= глубина горловины спинки = 2 см (стандартная величина).

AL = обхват шеи (Ош) 15.

(Пример: 38 / 5 = 7,6 см.)

LL1 = 0,5 см.

Проводим дугу А1L1, которая будет линией горловины сзади.

AF1 = (диаметр плеч (Дп )+ прибавка) / 2.

(Пример: (38 см + 5 см) / 2 = 21,5 см.)

AF1 = BG2.

СМ = высота плеча косая (Впк ) + прибавка.

(Пример: 42 см + 3 см = 45 см.)

Для нахождения точки М проводим дугу с центром в точке С и радиусом, равным СМ. На пересечении дуги и отрезка F1G2 находится точка М. Проводим линию плеча по точкам L1 М.

Для улучшения посадки жакета прямого силуэта на фигуре необходимо построение плечевой вытачки.

L1L2 = 5cm. L2L3=1,2cm.

Проводим вертикаль через точку L2.

L2L4 = 8 см.

L2L4 = L4L5.

G2G3 = 0,2 * MG2.

G2G4 = 1/2 MG2.

Проводим линию проймы по точкам М G5 G3 G.

HN = 1,2cm.

Проводим линию бокового шва по точкам G N I К.

Построение полочки

Строим прямой угол из точки А.

АВ = АВ с чертежа спинки.

АС = АС с чертежа спинки.

CD = CD с чертежа спинки.

АЕ = АЕ с чертежа спинки.

BG = (обхват груди 3 + прибавка) / 4+1 см.

(Пример: (90 см + 14 см) /4+1 см = = 27 см.)

DI = (обхват бедер + прибавка) /4 +1 см.

(Пример: (96 см + 8 см) /4+1 см = = 27 см.)

BG1 = BG1 с чертежа спинки.

AF = BG1 = AF= BG1 с чертежа спинки.

ВВ 1 = (расстояние между сосковыми точками + прибавка) / 2.

(Пример: (19 см + 2 см) /2 = 10,5 см)

АА 1 = глубина горловины полочки = 9 см.

AL = AL с чертежа спинки. LL1 = 1,2 см.

Проводим дугу L1A1, которая будет линией горловины полочки.

Для нахождения точки L2 проводим дугу с центром в точке L и радиусом, равным LL2. На пересечении дуги и горизонтали через точку L1 находится точка L2.

LL2 = 5 см.

L2B2 = высота груди (Вг )+ прибавка.

(Пример: 25 см + 1,5 см = 26,5 см.)

Для нахождения точки В 2 проводим дугу с центром в точке L2 и радиусом, равным L2B2.

На пересечении дуги и вертикали через точку В 1 находится точка В2.

Проводим линию L2B2.

FM1 = F1M (величина с чертежа спинки жакета) + 2 см.

Проводим горизонталь через точку М 1 .

L2L3 = обхват груди 3 (ОгЗ ) - обхват груди 1 (Ог 1 ).

(Пример: 90 см - 84 см = 6 см.)

Для нахождения точки L3 проводим дугу с центром в точке L2 и радиусом, равным расстоянию L2L3. Затем проводим дугу с центром в точке В 2 и радиусом, равным расстоянию L2B2. На пересечении двух дуг находится точка L3. Проводим линию L3B2.

L3M = L5M (величина с чертежа спинки жакета) - 0,5 см.

Для нахождения точки М проводим дугу с центром в точке L3 и радиусом, равным L3M. На пересечении дуги и горизонтали через точку М 1 находится точка М.

G1G2 = 1/2 G1M1.

G2G3 = 0,5 см.

Проводим линию проймы по точкам MG3G.

HN = 1,2cm.

Проводим линию бокового шва по точкам G N I К.

СС 1 = ЕЕ1 = 1 см.
